工矿用金属探测仪的设计

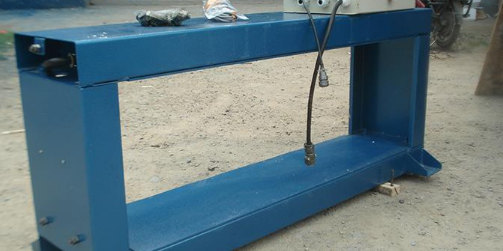

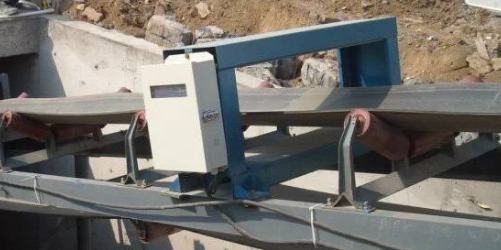

深圳精探安检公司为优化胶带运输机除铁作业模式，防止“倒刺”现象的发生，研制了一套能够自动检测金属的金属探测仪。它可以安装在除铁器之前，以有效保护胶带机安全运行。下面分别从金属探测仪的检测模块、信号处理模块、胶带机控制模块及报警模块对其进行介绍。

一、检测模块

检测方式：1.金属探测仪的检测模块实时自适应皮带无携带金属情况下感量，可以达到抗干扰效果；2.通过感量变化量判断是否存在金属；3.通过感量变化大小和存在时间，通过积分精确判断金属长度；4.通过几个磁感线圈感量变化大小，通过几个传感器变化感量联合计算判断金属宽度；5.金属探测仪可以通过自适应和感知记忆培养，结合上述方式，区分胶带接头之间的连接的金属带扣卡子和胶带运输携带金属，并判断出金属的大小是否超限；⑥当金属检测模块检测到胶带运输携带金属超限时，通过CAN总线通知通信控制器。

技术参数：金属探测仪的供电电压为DC12V，工作电流≤100mA；环境温度20~100℃，灵敏度≥0.4m，检测速度≥100km/h。CAN接口通信，通讯速率100KB/s，具有CAN网络联网监测功能，故障监测报错。灵敏度可调节，具有实时自适应能力；支持传感器扩展功能。

二、通信控制模块

基本原理：金属探测仪的通信控制器通过CAN总线和各个金属检测模块连接，实时将所检测到的金属超限信号信息传输到胶带机控制器，或通过3G/4G、WiFi或以太网方式告知上位机操作系统，驱动控制器发出停机指令。

技术参数：供电电压DC12V，工作电流≤180mA，环境温度-20~100℃。CAN接口通信，通讯速率100kb/s，以太网10M/100M、3G/4G通信或WiFi通信。此金属探测仪具有包括以太网、3G/4G或者WiFi的多种与主环网连接的方式，断网情况下可保存历史数据记录32K，可同时接入80个节点。能对多个网络同时检测和控制，并带有实时自动检测硬件故障功能，保证系统运行的稳定性和可靠性。

三、报警及胶带机控制模块

报警模块：1.工作原理。金属探测仪检测到有超限金属时，触动语音报警器启动语音报警，播报语音内容可自主选择调配，如“危险铁器，请清除”；2.技术参数。供电电压DC24V和DC12V，声光语音报警，语音信号为“危险铁器请清除”，亦可根据用户要求选配；语音报警响度不小于85DB，采用发光二极管群组成连续的红色LED发光二极管光环，光信号可见距离不小于30M；金属探测仪的采用无源开关接点信号，电阻≤350Ω时可靠启动报警，电阻≥100ｋΩ时停止报警，具有过流、过压保护功能。

胶带机控制模块：直接选用胶带机配套使用的主控器，通过通讯接口适配传输通讯信息。
