六区通过式金属安检门的总体方案

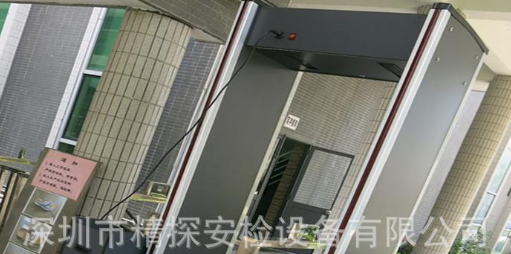

精探公司的六区通过式金属安检门是按照国标GB15210-2003规定的标准设计的。探测和接收线圈分布在两边的门框内，所有控制电路放在顶部的横梁内，人机交互部分的按键和显示器件放在横梁前面的面板上。金属安检门的探测区域就是门框内的区域，每个门框探测区域部分2米长，0.5米宽，两边相距0.75米。为实现金属的定位，将探测区域从上至下等分成六个区域。

从总体上说，金属安检门可以分为信号产生部分、发射和接收线圈部分、模拟信号处理部分、数据采集与处理部分、人机交互部分和控制部分。

信号产生部分是用来产生驱动金属安检门发射线圈的激励信号和用于正交解调的控制信号。单片机依据控制板发送来的命令，控制DDS芯片产生两路相同频率的相位相差90°的信号，把两路信号送往前端模拟信号处理部分，用于实现正交解调。再把其中一路DDS产生的信号送往功率放大电路，驱动发射线圈，激发出发射磁场。

前端模拟信号处理部分主要是对金属安检门各区域探测线圈接收到的信号进行处理。探测线圈接收到的探测信号先被送往前级滤波放大电路，接着利用信号产生部分产生的正交信号实现正交解调，接着再将解调以后的信号放大并滤波，滤出有用信号送到信号采集与处理部分。

信号采集与处理部分接收到金属安检门前端模拟电路解调的结果以后，利用相应的算法，对解调的结果进行幅度和相位的分析，再将分析的结果与在实验基础上建立的数据进行综合比较，判断是否需要报警，如果需要报警，再确定要报警的区位，然后将处理的结果送往金属安检门控制部分。

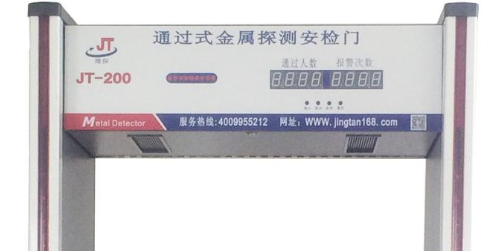

人机交互部分主要用来实现对金属安检门系统的控制和参数的设置，并显示报警信息。主要功能有：设置发射磁场的频率、设置各区域的灵敏度、设置系统进入密码、接收遥控器的信息、显示报警次数、显示报警区域、蜂鸣器声音报警、显示系统工作状态（是否可以通行）等。

控制部分控制整个金属安检门系统的工作。它要接收人机交互部分控制信息，然后给信号产生部分发送参数，控制其工作；要接收信号采集和处理部分的处理结果，判断是否需要报警；要控制人机交互部分的报警电路的工作。
