六区金属安检门的前端模拟信号处理部分设计

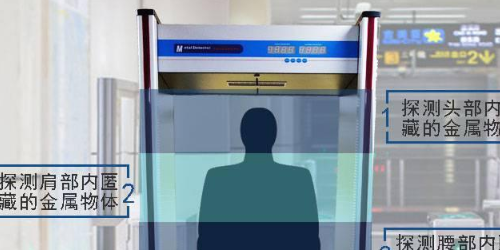

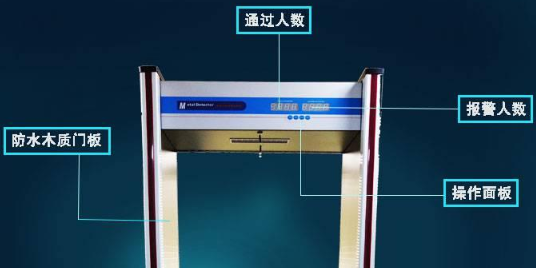

精探六区金属安检门系统共有六个探测区域，总共12个探测线圈，每个探测线圈的信号都要独立地同时地处理，所以需要12路正交解调电路。经过评估，用3块前端模拟信号处理电路板来实现，每块处理板上做4路正交解调电路，对应4个探测线圈，两个探测区域。因为每块都完全一样，仅以跳线帽来指定板的地址，下面仅以一块为例来说明。

精探六区金属安检门系统使用模拟开关作为乘法器，用方波信号作为模拟开关的控制信号，也就相当于用控制信号跟输入信号相乘，相乘的结果，也就是解调结果，通过输出端输出。本系统使用的是一个四通道的双向开关,它可以用来传输模拟和数字信号。实际使用时将线圈收到的信号接在两路开关的输入端，然后控制信号，也就是控制板送来的两路正交参考信号，接在这两路开关的控制端，那么这两路开关的输出端就是V1和V2。精探六区金属安检门模拟开关的另外两个通道正好可以用来实现另外一路信号的解调。

窄带滤波电路主要用来从含有多个频率成份的解调后信号中滤出有用信号。由于行人走路的速度10m/s以内，因此在通过精探六区金属安检门门框时，金属内涡流感应出的有用信号频率只有几 Hz，而且非常微弱，而干扰信号在各个频率范围内都有，因此要求滤波电路有很窄的通频带和很高的增益。通常窄带带通滤波可以用专用器件或多级滤波电路来实现。专用器件成本太高，控制复杂；多级滤波电路虽然可以实现窄带带通滤波，但是若再实现高增益，可能还要级联放大电路，因此结构复杂；稳定性不高。精探六区金属安检门的窄带滤波电路，只需要两路普通的高输入阻抗运放，外加一些常规电阻电容即可实现，结构简单且非常稳定。
