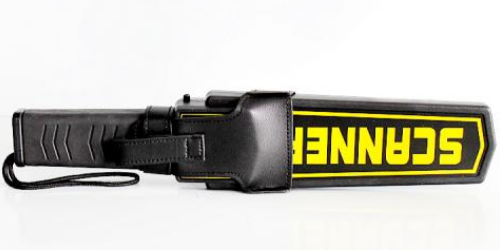

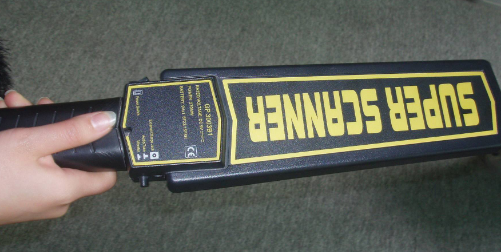

手持金属探测器简介

手持金属探测器广泛用于机场、港口、海关、铁路、监狱、重要出人口及各类公共场所、大型活动的安全检查。它能快速准确地检查人体和小件包裹中是否含有不允许携带的各种金属武器及贵重金属，是防止犯罪必要而理想的器材。手持金属探测器使用对人体无害的微弱低频电磁场，长期工作对人体无任何伤害，对被测物中的胶卷及磁性物质无任何不良影响。

手持金属探测器的工作原理和金属探测门的基本相同，都是仪器本身建立了一个平衡的电磁场。当有金属物品接近时，就破坏了磁场的平衡，电磁场参数发生变化，导致探测场发生变化而引起探测器本身频率、相位和幅度的变化，检测出这些相应的变化量以用于报警信号。

手持金属探测器分为外差式、相位变化式和幅度变化式。外差式受外界因素影响较大，稳定性和灵敏度都不理想，操作使用也较麻烦。而后两者克服了外差式的不足,能适应各种条件下的环境，而且本身也具有自平衡的功能，操作极为方便。

相位变化式手持金属探测器在接触到金属物品时，相位发生了变化，利用相位检测技术，检测出相位的变化量作为报警电路的驱动信号。相位检测的核心就是相敏检波电路，其需要两路信号，一路是探测信号，二路是参考信号。根据两者之间的变化量，相敏检波电路输出一个相应的直流信号，作为报警驱动信号。相位变化式手持金属探测器一般是由振荡器、待测信号放大器、相敏检波器、比较放大器和报警信号发生器组成的。振荡器产生恒定正弦波电压，形成探测场，同时也作为相敏检波器的参考信号。待测信号放大器把由振荡器次极耦合来的微弱信号放大后，送到相敏检波器上，相敏检波器的输出送往比较放大器以驱动报警信号电路。无金属物进入探测区域时，待测信号和参考信号的相位保持在特定值上，此时相敏检波器的输出无法驱动比较放大器，故不会产生报警信号。当有金属进入的探测区域时，待测信号和参考信号之间的特定相位关系受到破坏，于是手持金属探测器相敏检波器将变化的输出信号，经比较放大后驱动报警电路。

幅度变化式手持金属探测器的电路比较简单，是由振荡器、幅度检波器、比较级和报警驱动电路组成的。振荡器产生恒定正弦波电压，形成探测场。当有金属进入探测区域时，造成回路损耗增加，引起振荡器振荡幅度下降，幅度检波器检测出这一变化量作为报警信号。无金属物进入探测场时，手持金属探测器振荡器振荡幅度不会改变，检波器的输出信号无法驱动报警电路。
