產品概述
XM型照明配電箱
XM型照(zhao)明配電箱是一款應用於末端電路的配電設備，其额定電壓可設定為220V或380V，能够满足單排(pai)负载总(zong)電流不大於250A的工作需求，廣泛適配單相、三線或三相五線
XM型照明配電箱適用於额定電(dian)壓為220或380V、單排负(fu)载总電流(liu)不大於250A的單相、三線或三相五線的末端電路中，作為對用(yong)電設備進行控製、配電，對線路的過载，短路、漏電、過電壓起保護作用，屬於非專(zhuan)業人員使用並且不(bu)需要進行維護的設備。
配電箱的底盒(he)材料為(wei)優質冷轧鋼板，表面喷塑處理，具有不變形，不氧化，耐腐蚀等特點，有明裝、暗裝方式可供選擇。
主要用途
XM型照明配電箱是一種廣泛應用於建筑(zhu)電氣系統的配(pei)電設備，在宾館、公寓、高層建筑、港口、车站、機場、仓库、医院和廠矿企業等單位的建筑照明和小(xiao)型動力控製電路中(zhong)承擔關键作用。 该產品適用於交流50Hz工頻電力系統，可满足交流單相240V、三相450V及以下的供電需求，额定電流250A及以下(xia)的戶内照明和動力配電線路。在實际應用中，XM型照明配電箱主要用於線路過载保(bao)護(hu)、支路保護以及(ji)線路切换等(deng)功能，確保各類用電(dian)設備的安全(quan)稳定運行。

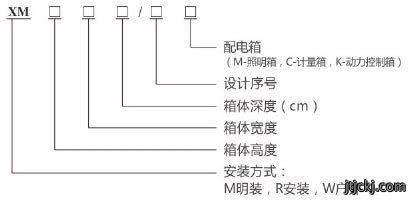

型號說明
產品特點
◆ 本產品采用δ=1.2mm鋼板弯製、焊接而成，安裝方式分為挂牆明裝及嵌牆暗裝兩(liang)種；
◆ 箱體設(she)計將带電部位安(an)全遮闭，開關手柄露出箱盖，可以在箱體外(wai)進行操作，打(da)開箱盖可以進行檢修，箱盖上還另加裝小門；
◆ 配電箱内配有與輸出回路對(dui)應的(de)中性線端子（或銅排）及接地保護線端子（或銅排）；
◆ 箱體進出線孔為敲落孔，分布在箱體上下端，也可按(an)用戶(hu)要求開腰形长孔，用盖板封住；
◆ 挂牆明裝式與嵌牆暗裝式箱(xiang)體尺寸基本一致，差別在於暗裝(zhuang)箱面板比明裝箱面板尺寸稍(shao)大；
◆ 計量電度表裝在單独的(de)空間，計量室門上開有觀察窗(chuang)及加(jia)裝铅封裝置，進(jin)線開關置(zhi)於左边小室，出線開關置於右下小室，進出線方便；
◆ 照明配電箱是(shi)微型開關與電源(yuan)暗插座的組合，主要以86×86毫米(mi)為單位的電氣元(yuan)件進行組裝，可任意纠合排列，拆裝方便，互换性強，便於選用。
